防腐衬里的施工方法
防腐衬里是一种综合利用不同材料的特性，具有较长使用寿命的防腐方法。根据不同的介质条件和设备及管道需要，可选择不同的衬里材料。PVC塑料内衬分为硬PVC塑料内衬和软PVC塑料内衬。衬里的施工方法一般有三种：松散衬里、螺栓连接衬里和粘贴衬里
1.松套式衬里是以钢壳为主体，内衬硬质PVC板。这种结构常用于尺寸较小的设备，衬里和钢壳不固定，所以钢壳不限制刚性PVC的伸缩。
当设备尺寸较大时，为了防止衬里层从钢壳上脱落，可以用螺栓固定。

2.粘贴式衬里是用胶粘剂（一般称胶水）将硬质聚氯乙烯板（2-3mm）粘贴在钢壳的内样物上，除干燥快、流平性差的涂料外，可适用于各种涂料。刷涂法可以使涂料渗透到金属表面的细小孔隙中，加强涂膜与金属的附着力。其缺点是劳动强度高，工作效率低，涂层外观差。衬铅适用于在常压或低压、低温和静止负荷下工作的设备；不适合在真空下工作的设备、受振动和冲击的设备。衬铅常用于制作输送硫酸的泵、管道和阀门等。

铅衬的固定方法有钉子固定法、螺栓固定法、压板固定法（焊接式）等。
1.钉子固定法是在设备内表面的某些部位涂上铅，其形状为圆形或方形，称为钉子，并在这些钉子上焊接衬铅板。
2.螺栓固定法是用埋头螺栓，通过钢制压板、衬铅板和外壳，将三者紧紧固定，然后在钢制压板上盖上铅盖板，将周边与衬铅板的铅焊封闭
3.压板固定法（焊接式）是衬铅施工中较新的一种方法。这种方法采用单板双端固定，将衬铅板铺设在壳体上后，在需要固定衬铅的位置开两个方孔，两个方孔的距离根据实际而定

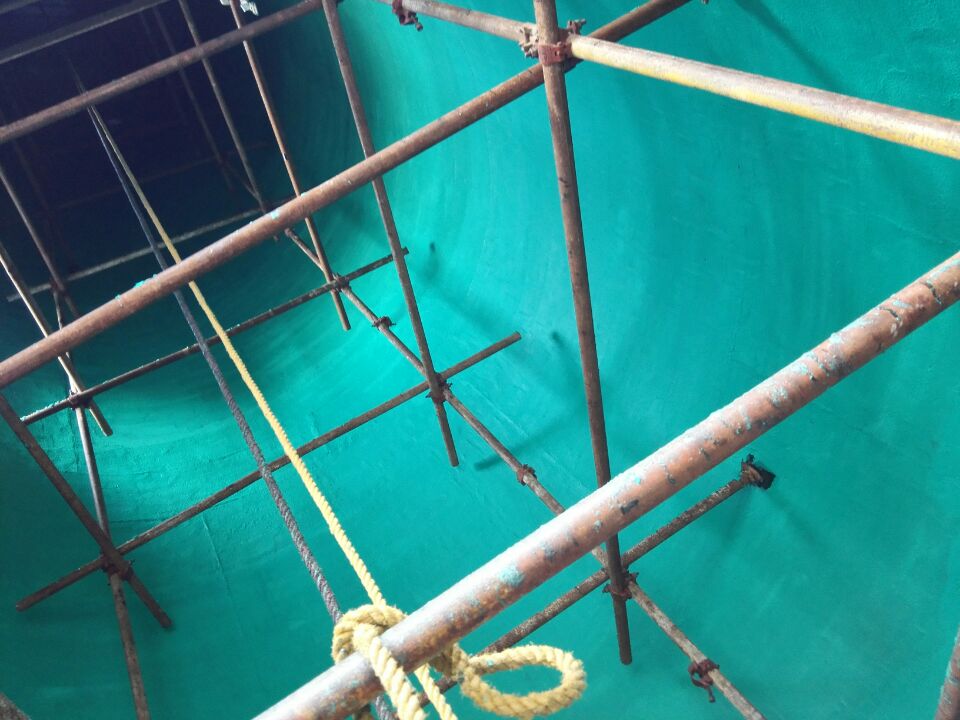

4.衬铅板施工时还应注意：衬铅板焊接可采用氢氧焰乙炔氧焊。焊接时必须使用中性火焰，并应避免回焊；焊缝中不应有油脂、砂粒、水等杂质；焊缝边缘和斜面必须用刮刀刮干净，露出金属光泽，并应与焊缝一起刮，对于多层焊接，每层焊接后必须将表面刮干净，才能焊接下一层 玻璃钢衬里施工方法主要有手糊法、成型法、缠绕法和注射法四种
1.手糊法：一边铺设衬里玻璃布（毡），一边涂抹胶粘剂（配制胶水），直至达到要求的层数（厚度），固化成玻璃钢制品。
2.缠绕法：将连续的玻璃纤维纱或玻璃布蘸上胶水，用手或机械连续缠绕在模具或衬里上，固化后即成为玻璃钢制品。主要用于管道、高压容器和圆柱形设备的制造。
3.3.制模方法。将蘸有胶水的干燥玻璃布叠放在一起，放入压模中加热加压，经过一定时间后，固化成型。
4.喷涂法。用喷枪将树脂和固化剂喷成细小的颗粒，并与玻璃纤维切割机喷出的短切纤维混合后喷在模具表面，再经滚压固化。

例如：对于受气相腐蚀的设备或腐蚀性较小的液体介质的作用，一般衬以3-4层玻璃布即可。在衬里过程中，涂层胶必须使每层玻璃布充分湿润，尽可能挤出纤维间空间中的空气。而且每衬粘一层，要经过干燥或热处理后才能衬粘下一层，这样溶剂才能充分挥发，树脂固化程度高，有利于提高玻璃钢衬里的抗渗性。
