鳞片防腐施工方案

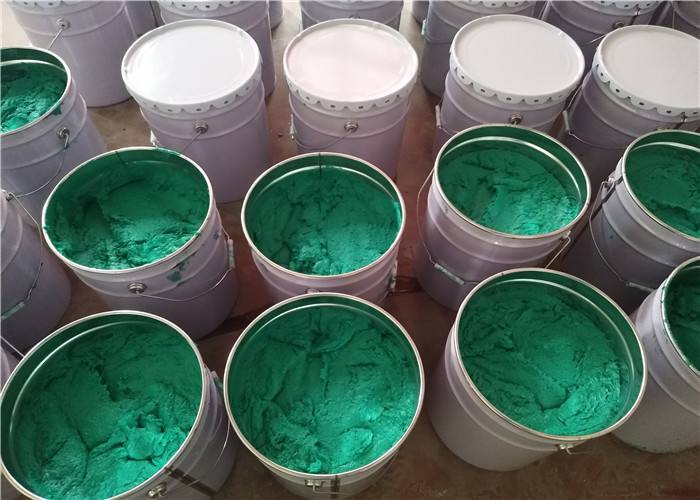

防腐环氧玻璃鳞片防腐施工工序如下：
喷砂除锈（干法喷砂或喷丸用于表面处理），该步骤施工要求如下：
1、需防腐蚀处理的表面焊缝上的焊瘤、焊渣、飞溅物应打磨掉；
2、结构转角、表面凹凸不平及焊缝表面应打磨平整或圆滑过渡；
3、喷砂（丸）所达到的质量等级按照GB 8923-88《涂装前钢材表面锈蚀等级和除锈等级》Sa2 1/2要求完全除去金属表面上的油脂、氧化皮等一切杂物，并清除粉尘。

残存的锈斑、氧化皮等一起轻微变色的面积在任何1㎡的面积上不得超过5%，粗糙度应达到40-70μm；

4、喷砂（丸）采用的压缩空气应干燥洁净，不得含有油污、杂物和水分，压力为0.5-0.6Mpa。
